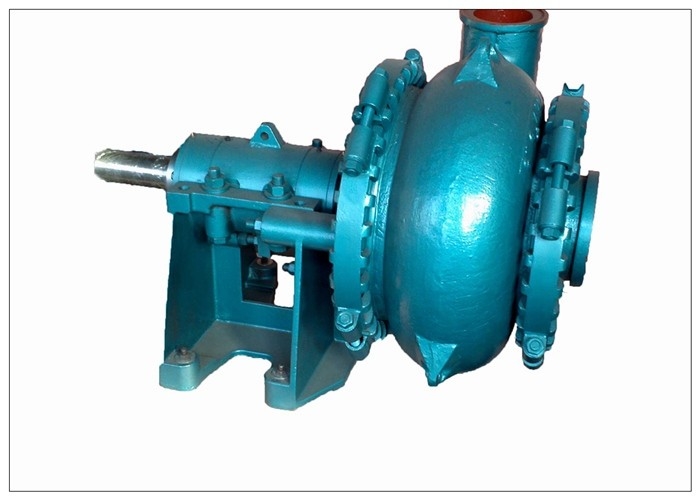

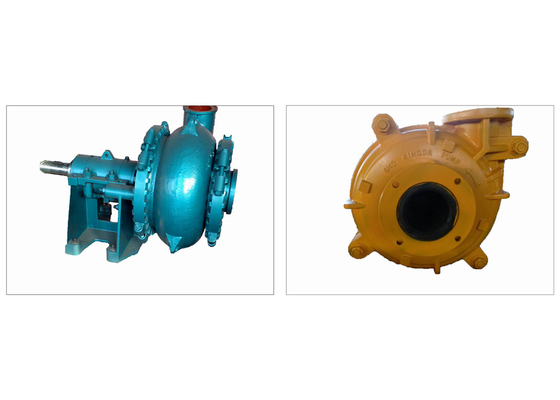

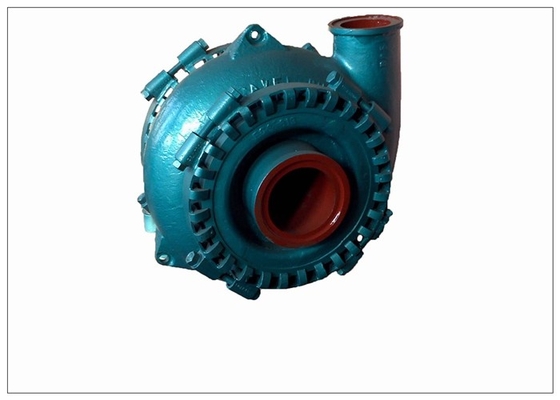

Haute pression horizontale de barre de la machine de pompe aspirante du sable 8/6E 1 - 15

PAR EXEMPLE type 8/6 pompe dure Anti-abrasive horizontale centrifuge de gravier de sable d'alliage de fonte en métal d'aspiration de sable

Type introduction horizontale de G de pompe de gravier de sable :

1. La pompe de sable (pompe de drague) est conçue en tant qu'enveloppe simple reliée au moyen de bandes de bride et humide-passage large.

2. Les pièces de port sont faites en ultra alliages d'abrasion-résistance de chrome, longue durée de vie et taux d'échec très bas.

les pompes 3.The sont conçues pour transférer sans interruption grand-solide corrosif fort - la boue contenue qui
la pompe commune de boue ne peut pas transférer. Ils sont très utilisés dans le dragage, excavation de sable ; extraction,
explosif-boue dans la fusion des métaux, etc.

4. La pompe de gravier de sable de série de G est souvent installée sur le dragueur ou la péniche d'aspiration de coupeur.

5. La direction de débouché de pompe de gravier peut être en n'importe quelle position de 360· Ce type de pompe possède les avantages
de l'installation et de l'opération faciles, bonne représentation de NPSH et de résistance à l'abrasion.

6. La pompe ont le canal d'écoulement large non-obstruant et la roue à aubes fermée épaisse de rendement de volute et élevé.

Caractéristiques principales

L'anneau segmenté unique de bride sur des unités plus de grande taille et le solide sur de plus petites pompes, facilite enfermer la rotation à n'importe quel angle, réduisant le besoin de courbures de port élevées coûteuses. L'entretien minimal est exigé.
1. les palettes avant et arrières de roue à aubes – de linceul d'expulsion réduisent la pression de glande et l'intrusion des fortes concentrations de solides dans le secteur de glande. L'efficacité est maintenue en réduisant au minimum le recyclage latéral d'aspiration. Les palettes particulièrement conçues et formées de roue à aubes permettent la manipulation des particules extraordinairement grandes. La conception enfermante unique et les palettes de scellage empêcher l'intrusion abrasive de solides aux visages de scellage.
2. enveloppe – la grande, robuste enveloppe a été conçue pour réduire des vitesses internes ayant pour résultat la perte minimum d'efficacité et la vie enfermante améliorée d'usage. L'enveloppe se compose de trois composants pour réduire le temps et les coûts d'entretien liés à une conception d'une seule pièce.

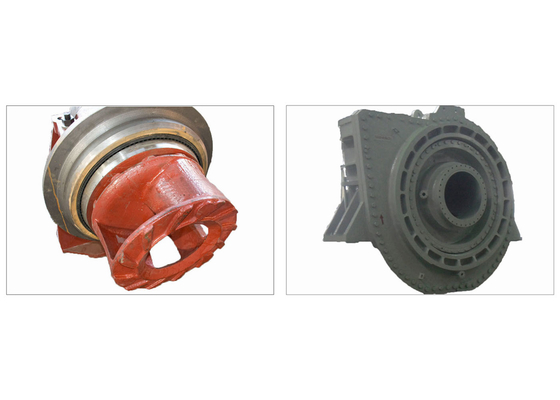

Roue à aubes

La roue à aubes a généralement trois palettes ou cinq choix de palette et grands d'application. Elle est faite de haute fonte résistante à l'usure d'alliage de chrome (hardness≥58HRC, impact toughness≥9J/cm2). La roue à aubes est fixée sur l'axe de pompe avec le double fil, et les tolérances de fil sont inspectées selon le diamètre de lancement du fil. Des anneaux de démontage sont installés à l'arrière de la douille d'axe pour faire des eas d'entretien

Enveloppe de volute

L'enveloppe de volute est faite d'alliage résistant à l'usure et compression-résistant (hardness≥56HRC, impact toughness≥8J/cm2). La technologie de fusion avancée combinée avec le processus de bâti et le procédé de traitement thermique garantit les surfaces de moulage douces et le qualiyt interne fiable.

L'essai de protubérance sera effectué après le moulage, et la pression d'essai est 2 fois de la pression de décharge de la pompe. Si là aucune fuite après 20 minutes, force et rapports des essais de pression d'étanchéité, de force et d'étanchéité ne peut être publiée.

Plat de revêtement

Les plats de revêtement sont faits de haute fonte résistante à l'usure d'alliage de chrome (hardness≥56HRC, impact toughness≥8J/cm2).
