Détails sur le produit:
Conditions de paiement et expédition:
|
| Utilisation: | Dragage de rivière, dragage de sable marin | Pression: | Haute pression |
|---|---|---|---|
| Application: | Dragage de rivière, pompage de sable, centrales électriques, exploitation minière, traitement des ea | Type d'entraînement: | V-ceinture, accouplement élastique, réducteur de vitesse, accouplement liquide |
| Matériel des pièces: | alliage à haute teneur en chrome, A05 A07 | Matériel de transfert: | Minerai, sable, charbon, scories, boue de cendre |
| Surligner: | Sable A07 et graveler des pompes de drague,La drague de gravier pompe anticorrosion,Pompes de drague de gravier d'A05 A07 |
||

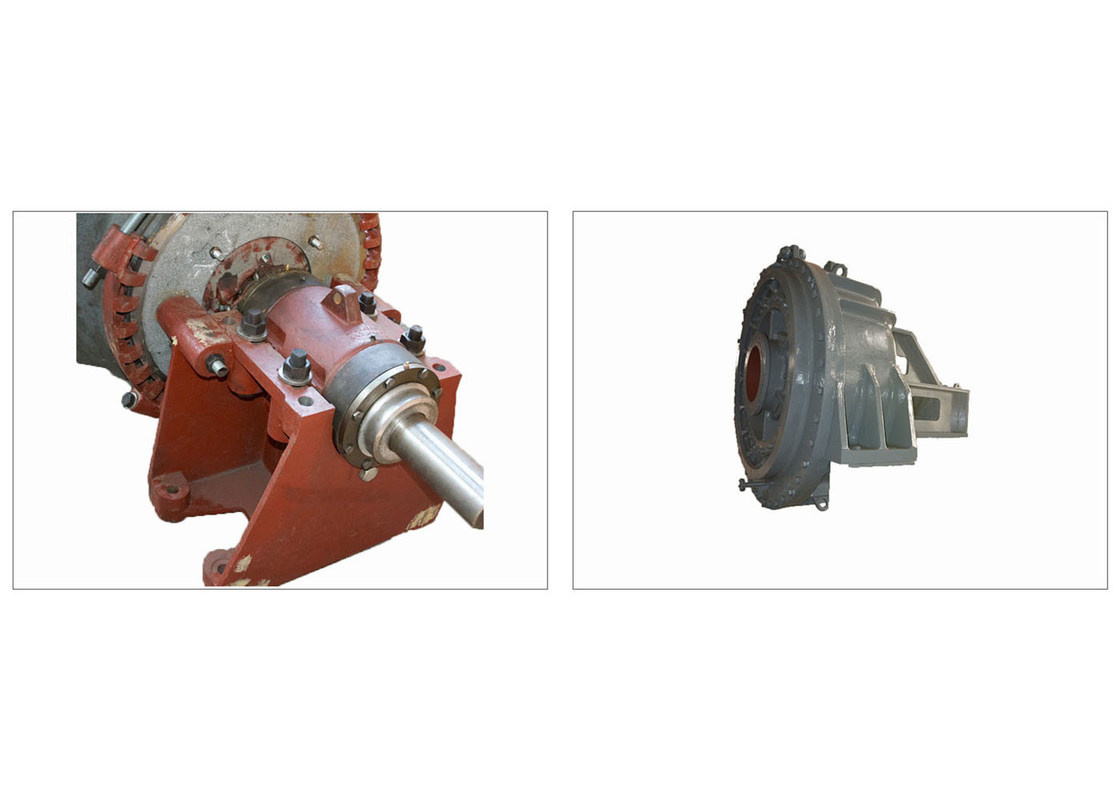

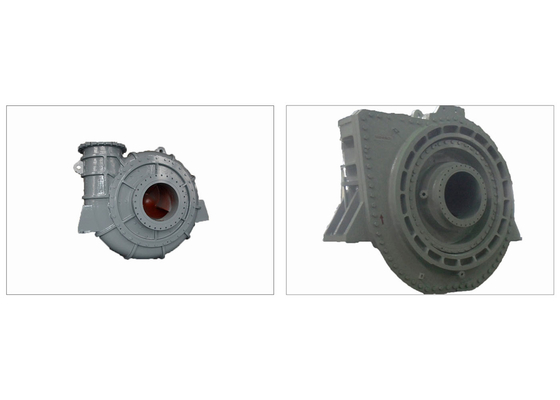

Sable de mer draguant la pompe de dragage de sable centrifuge antiusure et anticorrosion
Caractéristiques principales
Conception de Humide-fin
L'anneau segmenté unique de bride sur des unités plus de grande taille et le solide sur de plus petites pompes, facilite enfermer la rotation à n'importe quel angle, réduisant le besoin de courbures de port élevées coûteuses. L'entretien minimal est exigé.
1. les palettes avant et arrières de roue à aubes – de linceul d'expulsion réduisent la pression de glande et l'intrusion des fortes concentrations de solides dans le secteur de glande. L'efficacité est maintenue en réduisant au minimum le recyclage latéral d'aspiration. Les palettes particulièrement conçues et formées de roue à aubes permettent la manipulation des particules extraordinairement grandes. La conception enfermante unique et les palettes de scellage empêcher l'intrusion abrasive de solides aux visages de scellage.
2. enveloppe – la grande, robuste enveloppe a été conçue pour réduire des vitesses internes ayant pour résultat la perte minimum d'efficacité et la vie enfermante améliorée d'usage. L'enveloppe se compose de trois composants pour réduire le temps et les coûts d'entretien liés à une conception d'une seule pièce.
La roue à aubes a généralement trois palettes ou cinq choix de palette et grands d'application. Elle est faite de haute fonte résistante à l'usure d'alliage de chrome (hardness≥58HRC, impact toughness≥9J/cm2). La roue à aubes est fixée sur l'axe de pompe avec le double fil, et les tolérances de fil sont inspectées selon le diamètre de lancement du fil. Des anneaux de démontage sont installés à l'arrière de la douille d'axe pour faire des eas d'entretien
L'enveloppe de volute est faite d'alliage résistant à l'usure et compression-résistant (hardness≥56HRC, impact toughness≥8J/cm2). La technologie de fusion avancée combinée avec le processus de bâti et le procédé de traitement thermique garantit les surfaces de moulage douces et le qualiyt interne fiable.
L'essai de protubérance sera effectué après le moulage, et la pression d'essai est 2 fois de la pression de décharge de la pompe. Si là aucune fuite après 20 minutes, force et rapports des essais de pression d'étanchéité, de force et d'étanchéité ne peut être publiée.
Les plats de revêtement sont faits de haute fonte résistante à l'usure d'alliage de chrome (hardness≥56HRC, impact toughness≥8J/cm2).
| Le métal pompe matériel | |||||
| Non | Partie | Matériel | Non | Partie | Matériel |
| 1 | Base | Fonte | 1 | Base | Fonte |
| 2 | Axe | 4140 Steel* à haute résistance | 2 | Axe | 4140 Steel* à haute résistance |
| 3 | Ensemble des roulements | Timken (corps de fonte) | 3 | Ensemble des roulements | Timken (corps de fonte) |
| 4 | Douille d'axe | Acier inoxydable 420 | 4 | Douille d'axe | Acier inoxydable 420 |
| 5 | Enveloppe de pompe | Fonte | 5 | Enveloppe de pompe | Fonte |
| 6 | Insertion de revêtement de plat de cadre | En caoutchouc | 6 | Revêtement de plat de cadre | Fer blanc de 27% Chrome |
| 7 | Revêtement de couvercle | En caoutchouc | 7 | Revêtement de volute | Fer blanc de 27% Chrome |
| 8 | Roue à aubes | Le caoutchouc a enduit l'acier à haute limite élastique | 8 | Roue à aubes | Fer blanc de 27% Chrome |
| 9 | Gorge Bush | En caoutchouc | 9 | Gorge Bush | Fer blanc de 27% Chrome |
| 10 | Couvercle | Fonte | 10 | Anneaux communs | En caoutchouc |
| 11 | Boîte de bourrage | Fonte | 11 | Couvercle | Fonte |
| 12 | Expulseur | Fer blanc de 27% Chrome | 12 | Boîte de bourrage | Fonte |
| 13 | Anneau d'expulseur | Le caoutchouc naturel | 13 | Expulseur | Fer blanc de 27% Chrome |
| 14 | Boulons | Acier galvanisé | 14 | Anneau d'expulseur | Le caoutchouc naturel |
| 15 | Joints circulaires | Caoutchouc nitrile | 15 | Boulons | Acier galvanisé |
| 16 | Joints | En caoutchouc | 16 | Joints circulaires | Caoutchouc nitrile |
| 17 | Joints | En caoutchouc | 17 | Joints | En caoutchouc |
Application
1)Pour extraire la boue et le sable pour des bateaux, rivière draguant et extrayant.
2)Pour la transmission de fond de grands matériaux corrosifs partical ou forts
cette pompe générale de boue ne peut pas transporter.
